Petite pâte automatique d'occasion formant la machine de plateau d'oeufs
Informations de base
Modèle NON. | j.c. |
Service après-vente | 7X24 |
garantie | 720 |
Certificat | CE, OIN, GOST |
Condition | Utilisé |
Personnalisé | Non personnalisé |
Note automatique | Automatique |
Structure | Horizontal |
1 | 2 |
2 | 3 |
3 | 4 |
5 | 4 |
Forfait transport | Caisse en bois |
spécification | CONTENEUR STANDARD |
Marque déposée | BELLE ANNÉE |
Origine | Chine |
Code SH | 84778000 |
Capacité de production | 1000 ensembles par an |
Description du produit
Nous avons fourni toutes sortes de machines de traitement du caoutchouc d'occasion/d'occasion/anciennes, y compris les machines à pneus, les machines à bande transporteuse, les machines à chenilles en caoutchouc, etc.spécification
1. Candidature :
l'extrudeuse de caoutchouc à barillet à broches est principalement utilisée pour la mise en forme d'extrusions de composés de caoutchouc à température ambiante. lorsqu'il est équipé de différentes têtes d'extrudeuse, il peut réaliser de nombreux produits en caoutchouc dans l'industrie du caoutchouc, par exemple, l'extrusion de chambres à air et de bandes de roulement de pneus, le revêtement de tubes en caoutchouc et de bandes transporteuses, l'extrusion de profilés de feuilles et de plaques de caoutchouc. en outre, il s'intègre également dans une unité d'extrusion multiple avec d'autres extrudeuses de caoutchouc (à alimentation chaude ou froide).
L'extrudeuse à barillet à broches a de bonnes propriétés de plastification et de mélange qui peuvent entraîner des produits d'uniformité, une basse température d'extrusion, une capacité d'extrusion élevée, une faible consommation de puissance, une large adaptabilité de traitement.
2 Structures caractéristiques :
l'extrudeuse à baril à broches se compose d'un moteur, d'un réducteur, d'un dispositif d'alimentation, d'une vis, d'un baril, d'une tête d'extrusion, d'une unité de contrôle de la température, d'un dispositif de contrôle électrique et d'un cadre, etc.
- le moteur principal est un moteur à courant continu avec régulateur de vitesse à courant continu, le réducteur à engrenages est de type durci à la surface des dents à plusieurs étapes et la lubrification par immersion/pompe à huile sont adoptées.
- le dispositif d'alimentation est à double paroi pour le refroidissement par eau, et le rouleau d'alimentation est conçu pour le refroidissement par eau avec un joint rotatif et un couteau racleur réglable pour un nettoyage continu et est entraîné par une bague d'accouplement cannelée.
- la vis est en acier nitruré 38CrMoAIA, surface durcie par nitruration, profondeur de nitruration 0,5 ~ 0,7 mm et dureté de surface 900HV, le corps d'extrusion est percé pour le refroidissement et le chauffage de l'eau avec 7 ~ 12 rangées de broches, chacune a 6 ~ 12 broches et est en acier nitruré 38CrMoAIA dans la surface d'alésage durcie par nitruration, profondeur de nitruration 0,5 ~ 0,7 mm, et dureté de surface env.950HV.
- unité de contrôle de température (TCU) pour le refroidissement de la vis, du barillet, du barillet d'alimentation, du rouleau d'alimentation et de la tête d'extrusion.
- le cadre est soudé par des profilés en acier.
3. spécifications techniques :
modèle | vis | baril | moteur (kw) | unité de contrôle de température | Capacité maximale | |||||
diamètre (mm0 | L/D | Vitesse max.(r/m) | longueur (mm) | nombre de rangées de broches/broches dans chacune. | secteurs | pouvoir | (kg/heure) | |||
XJD-60x12D | 60 | 12 | 80 | 720 | 7/6 | Z4 | 18.5 | 3 | 2.2*3 | 120 |
XJD-65X12D | 65 | 12 | 80 | 780 | 7/6 | Z4 | 22 | 3 | 2.2*3 | 160 |
XJD-90X12D | 90 | 12 | 60 | 1080 | 7/6 | Z4 | 45 | 4 | 6*4 | 320 |
XJD-90X14D | 90 | 14 | 60 | 1260 | 7/6 | Z4 | 55 | 4 | 6*4 | 350 |
XJD-120X12D | 120 | 12 | 50 | 1440 | 8/6 | Z4 | 75 | 4 | 6*4 | 650 |
XJD-120X14D | 120 | 14 | 50 | 1680 | 10/6 | Z4 | 90 | 4 | 6*4 | 700 |
XJD-120X16D | 120 | 16 | 50 | 1920 | 10/8 | Z4 | 110 | 4 | 6*4 | 750 |
XJD-150X12D | 150 | 12 | 45 | 1800 | 8/8 | Z4 | 160 | 4 | 10*4 | 1500 |
XJD-150X16D | 150 | 16 | 45 | 2400 | 10/8 | Z4 | 185 | 4 | 10*4 | 1700 |
XJD-200X12D | 200 | 12 | 30 | 2400 | 8/10 | Z4 | 220 | 5 | 12*4 | 2200 |
XJD-200X16D | 200 | 16 | 30 | 3600 | 12/10 | Z4 | 355 | 5 | 12*5 | 2500 |
XJD-250X12D | 250 | 12 | 25 | 3000 | 8/12 | Z4 | 450 | 4 | 16*4 | 3800 |
XJD-250X18D | 250 | 18 | 26 | 4500 | 12/12 | Z4 | 550 | 5 | 16*5 | 3800 |
Application:
La machine convient à la construction de pneus de sable ATV, applicable aux coques de pneus formant 6-18 ''. Adoption de l'expansion et du rétrécissement radiaux, rotation manuelle.
Spécifications techniques principales :
Taille applicable | 6", 8"-18" |
Type de formage | Type d'expansion à tambour plat |
Vitesse de rotation du tambour de construction (r/min) | 25-140 |
Pression d'air de travail(MPa) | 0,8 |
Diamètre du rouleau pli (mm) | Φ500 |
Largeur de pli(mm) | 900 |
Diamètre du rouleau de tissu de revêtement (mm) | Φ250 |
Puissance du moteur(kw) | 2.2 |
Couche d'approvisionnement en tissu | 3 |
Dispositif d'alimentation en tissu | 0.55kw |
Dimension globale de l'hôte(L*W*H)(mm) | 4150*1250*2000 |
Dimension d'alimentation en tissu(L*W*H)(mm) | 2800*1900*1400 |
Poids (kg) | Hôte 1630, Fourniture de tissu800 |
Modèle | JC-RH50-250CC | JC-RH65-250CC | JC-RH200-1000CC(A) | JC-RH200-1000CC(B) | JC-RH260-1500CC | JC-RH300(A) | JC-RH300(B) | |
Volume de tir | CC | 300 | 300 | (1000)~1500 | (1000)~1500 | (1500)~2000 | (2000)~3000 | (2000)~3000 |
Pression d'injection | Kg/cm2 | 1700-1800 | 1700-1800 | 1700-1800 | 1700-1800 | 1700-1800 | 1700-1800 | 1700-1800 |
Injection Hydraulique pression | Kg/cm2 | 150 | 150 | 150-160 | 150-160 | 150-160 | 150-160 | 150-160 |
Diamètre de la vis | millimètre | 32 | 32 | 45 | 45 | 45 | 50 | 50 |
Vitesse de vis | tr/min | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 |
Taille du matériau | millimètre | 10×30 | 10×30 | 12×50 | 12×50 | 12×50 | 15×60 | 15×60 |
Force de serrage | TONNE | 60 | 60 | 200 | 200 | 260 | 300 | 300 |
Course des pistons | millimètre | 360 | 370 | 460 | 460 | 580 | 510 | 510 |
Taille de la plaque | millimètre | 350×380 | 290×320 | 480×500 | 550×620 | 520×580 | 650×730 | 550×650 |
L'espace entre Barre de cravate | millimètre | 445 | 390 | 575 | 675 | 645 | 790 | 690 |
Diamètre des pistons | millimètre | 180 | 200 | 356 | 356 | 406 | 430 | 430 |
Moteur | kW | 5.5 | 5.5 | 11 | 11 | 15 | 18.5 | 18.5 |
Capacité de chauffage | kW | 7.2 | 7.2 | 13.6 | 13.6 | 16 | 19 | 18 |
Pompe à huile thermique | hp | 1/2×1 | 1/2×1 | 1/2×2 | 1/2×2 | 1/2×2 | 1/2×2 | 1/2×2 |
Pression du système | Kg/cm2 | 210 | 210 | 210 | 210 | 210 | 210 | 210 |
Dimensions de l'appareil | millimètre | 2275×1705 ×2900 | 2135×1240 ×2870 | 3610×2000 ×3730 | 2275×2095 ×3715 | 2750×2130 ×3780 | 2900×2355 ×4400 | 3000×2345 ×4470 |
Poids de la machine | kg | 2300 | 2200 | 5800 | 6500 | 6800 | 8500 | 7500 |
Machine de ligne de production de feuille flexible de bannière de PVC de publicité/machine de fabrication de tissu d'impression de tissu
Remarque : nous pouvons concevoir les différentes tailles de machine en fonction des demandes de produits.
1, autre nom :
Machine de fabrication de banderoles en PVC
Machine de fabrication de film PVC SY-5F 610*1830mm pour bannière flex
machine de fabrication de bannières en pvc
Machines de fabrication de bannières flexibles en PVC, ligne de production de bannières flexibles en PVC
Ligne de recyclage de films plastiques/ligne de recyclage de films PE PP/machine de fabrication de bannières flexibles en pvc
Machine de fabrication de bannières flexibles en PVC 3.2M 0.25-2MM
machine de fabrication de bannières flexibles en pvc
Machine de fabrication de feuilles de bannières flexibles en PVC
Machine de ligne de production de feuilles flexibles pour bannière publicitaire en PVC
Ligne de production de feuilles de bannières flexibles en PVC faisant la machine
Machine de fabrication de flex de bannière en pvc/bannière de fond flexible, machine de fabrication de flex de bannière en pvc
2, descriptif :
Cet équipement adopte la structure 3 en 1 du film - tissu à mailles en fibre de verre - film ou 2 en un avec des films et une structure en tissu à mailles en fibre de verre, qui peut être transformée en bannière flexible, impression à jet d'encre, impression AD, etc., qui peut être utilisée partout pour des projets publics, tels que le hall d'exposition, le musée, la bibliothèque, le gymnase, l'art, la salle d'exposition, l'opéra, l'université, le collège ; en outre, il peut également être utilisé pour les ventes AD. Pour plus important, sa fonction peut apparaître pour le système d'éclairage public, tel que la place, les parcs, le projet d'affichage de construction pour l'aéroport et les gares ; De plus, il peut embellir tout le mur, ce qui rend les gens chaleureux et beaux, tels que les hôtels, les cantines, les salons de thé, les maisons de sac, les bars, les balles, la salle de sport, etc.
3, avantages :
1. Avec une épaisseur égale, ayant une bonne absorption d'encre et une forte apparence de couleur
2. Haute densité pour la connexion du PVC et du tissu maillé.
3. Chauffage par rouleaux miroirs
4. Pas besoin de coller de la colle, composé avec pressage à chaud.
5. Avec enrouleur automatique, facile à utiliser.
6. Contrôle correct de la température, contrôle égal de la tension.
7. Tous les rouleaux chauffants ont été traités avec précision, avec une grande précision et un bon équilibre pour la concentricité et la coaxialité.
8. Avec une bonne protection thermique des rouleaux chauffants, avec une faible perte de puissance.
9. Les pièces électriques principales adoptent une marque étrangère célèbre, avec une bonne stabilité et crédibilité,
10. Ces équipements ont les avantages d'une grande capacité, d'une efficacité élevée, d'une qualité stable, d'une opération facile, etc., c'est le meilleur choix pour les clients publicitaires.
4, paramètres :
1, largeur disponible 3200MM
2, diamètre pour le rouleau de courrier 1000MM
3, longueur de la face du rouleau 3600 mm
4, vitesse de travail 5~15M/min
5, méthode de chauffage chauffage par conduite d'huile chaude
6, puissance pour poêle chaud 1000000 Kal/h
7, puissance pour l'électricité environ 20KVA
Paramètre Type de produit | XJ-65 | XJ-85 | XJ-115 | XJ-150 | XJ-200 | XJ-250 |
Type de filetage | Double tête identique | Double tête identique | Double tête | Double tête | Double tête | Double tête |
Diamètre extérieur de la vis. | 65 | 85 | 115 | 155 | 200 | 250 |
Rapport L/D | 4 | 4.3 | 4.8 | 4.43 | 4.35 | 4.5 |
Taux de condensation | 1.3 | 1.3 | 1.34 | |||
Vitesse de rotation de la vis r/min | 20.27.35.47 | 28.40.56.80 | 33.46.60 | 27-81 | 22.4-67.2 | 19.7-59.1 |
Puissance du moteur kw | 7.5 | 11/15 | 22 | 18.3-55Moteur de collecteur | 25-75Moteur de collecteur | 33.3-100Moteur de collecteur |
Débit kg/n | 50-80 | 70-210 | 100-420 | 700-1200 | 1500-2200 | 2000-3200 |
Pression de vapeur MPa | 0,2-0,3 | 0,3-0,4 | 0,4-0,6 | 0,6 | 0,6-0,8 | 0,6-0,8 |
Pression d'eau mobile froide Mpa | 0,2-0,3 | 0,2-0,3 | 0,2-0,3 | 0,2 | 0,2-0,3 | 0,2-0,3 |
Pression d'air condensé Mpa | 0,3-0,6 | 0,6 | ||||
Taille globale : Lxlxh (mm) | 1630x604 | 2050x700 | 1630x604 | 3411x814 | 4564x1800 | 4950x1150 |
Poids du produit kg (n'inclut pas la tête) | 1200 | 2500 | 3000 | 5000 | 8000 | 11400 |

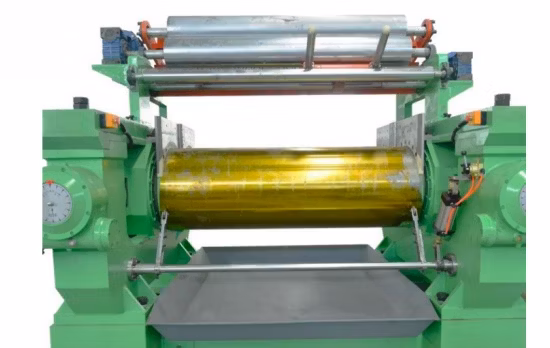

mélangeur ouvert
